يمثل تصنيع المواد اللزجة وغير الحديدية بسرعات عالية مجموعة متميزة من التحديات. تشتهر سبائك الألومنيوم مثل 6061 و7075 بتسببها في الحافة المبنية (BUE) وسوء إخلاء الرقاقة أثناء دورات القطع العدوانية. تدمر هذه المشكلات باستمرار التشطيبات السطحية وتجبر على استبدال الأدوات قبل الأوان. يحتاج المصنعون إلى حل ترايبولوجي موثوق. أنت تريد خيارًا لسد الفجوة بين أدوات الكربيد المصقول القياسية وأدوات الماس متعدد البلورات (PCD) باهظة الثمن. يملأ الكربون الشبيه بالألماس (DLC) هذا الفراغ بسلاسة. تم تصميم هذا الدليل خصيصًا لأصحاب متاجر CNC ومهندسي التصنيع والميكانيكيين. سنساعدك على تقييم استثمارات الأدوات الحديثة بشكل صحيح. سوف تكتشف ما إذا كان السعر المميز لقاطع الطحن المصنوع من الألومنيوم المطلي بـ DLC يُترجم إلى انخفاض مبرر في تكلفة الجزء الواحد ويقلل من وقت توقف الماكينة المكلف.
تقليل الاحتكاك: توفر طبقات DLC معامل احتكاك منخفض بشكل استثنائي (غالبًا أقل من 0.1)، مما يمنع بشكل فعال لحام الرقائق في المعادن الناعمة غير الحديدية.
عمر ممتد للأداة: تعمل صلابة السطح العالية (ما يصل إلى 80-90 GPa لبعض وحدات DLC من نوع ta-C) على حماية ركيزة الكربيد، مما يزيد من عمر الأداة بمقدار 3x إلى 10x مقارنة بالأدوات غير المطلية.
اللمسة النهائية للسطح: تمكن من الحصول على تشطيبات قريبة من المرآة لأجزاء الألومنيوم، مما يلغي في كثير من الأحيان الحاجة إلى عمليات تلميع ثانوية.
عتبة عائد الاستثمار: يُفضل نشرها في عمليات الإنتاج بكميات كبيرة، أو الآلات التي يتم إطفاء الأنوار، أو المكونات الفضائية/الطبية ذات التسامح الشديد حيث يكون وقت التوقف عن تغيير الأدوات مكلفًا.
يمتلك الألومنيوم نقطة انصهار منخفضة نسبيًا بالإضافة إلى ليونة عالية بشكل لا يصدق. عند تشغيله بمعدلات إزالة مواد عالية (MRR)، يؤدي الضغط الشديد والاحتكاك إلى توليد حرارة كبيرة في منطقة القطع. تتسبب هذه البيئة في تليين الألومنيوم مؤقتًا. ثم يقوم بعد ذلك بلحام نفسه بشكل دقيق على حافة الأداة المتطورة. يشير المتخصصون في الصناعة إلى هذه الظاهرة باسم "Built-Up Edge" أو BUE. بمجرد بدء BUE، فإنه يخلق تأثير الفشل المتتالي.
تؤثر تكلفة BUE بشدة على ربحية المتجر. مع تراكم المواد على الناي، تفقد الأداة شكلها الهندسي الحاد الأصلي. يبدأ القاطع في تمزيق المادة بدلاً من قصها بشكل نظيف. تؤدي عملية التمزيق هذه إلى تدهور تشطيب السطح على الفور. تفشل الأجزاء في فحص الجودة بسبب متوسطات الخشونة غير المقبولة (Ra). علاوة على ذلك، فإن المادة المتراكمة تغير القطر الفعال للأداة. وينتهي بك الأمر بإنتاج أجزاء لا تتحملها. في النهاية، تنكسر المادة الملحومة. عندما ينقطع بعيدًا، فإنه كثيرًا ما يأخذ معه قطعة مجهرية من حافة الكربيد. يؤدي هذا إلى فشل الأداة مبكرًا ويوقف الإنتاج تمامًا.
تكافح حلول الأدوات التقليدية لمكافحة هذه المشكلة المحددة. تعمل طبقات الطلاء القياسية للأدوات، مثل نيتريد الألومنيوم التيتانيوم (TiAlN) أو نيتريد الألومنيوم التيتانيوم (AlTiN)، بشكل جيد بشكل استثنائي في الفولاذ. ومع ذلك، فإنها تفشل فشلا ذريعا في تطبيقات الألومنيوم. تحتوي هذه الطلاءات القياسية على الألومنيوم. ونتيجة لذلك، فإنها تمتلك تقاربًا كيميائيًا قويًا لقطع عمل الألومنيوم. إن إدخال طلاء مصنوع من الألومنيوم على جزء من الألومنيوم يؤدي في الواقع إلى تفاقم مشكلة الالتصاق. ترتبط مادة الشغل بالطلاء بفارغ الصبر. هذا الواقع يجبر الميكانيكيين على البحث عن معالجات سطحية بديلة بالكامل.
لفهم الحل، يجب علينا أن ننظر إلى الخصائص الفيزيائية للكربون الشبيه بالألماس. DLC عبارة عن مادة كربونية غير متبلورة. فهو يجمع بشكل فريد بين نوعين متميزين من الروابط الذرية. ويتميز بروابط الجرافيت sp2، والتي توفر تشحيمًا استثنائيًا. وفي الوقت نفسه، فهو يحتوي على روابط ألماسية sp3، والتي توفر صلابة شديدة. هذا الهيكل الذري المزدوج الطبيعة يجعل من قاطع الطلاء الشبيه بالألماس قوة مطلقة في صناعة الآلات.
الميزة القبلية الأساسية لـ DLC هي وظيفتها كمواد تشحيم جافة دائمة. يوفر الطلاء معامل احتكاك منخفض بشكل ملحوظ. عادةً ما يكون قياسه أقل من 0.1 مقابل معظم المعادن غير الحديدية. نظرًا لأن السطح أملس للغاية، فإن رقائق الألومنيوم تنزلق ببساطة على الناي. يقومون بإخلاء منطقة القطع بسرعة دون الالتزام بوجه الأداة. يؤدي هذا الإخلاء السلس إلى تقليل قوى القطع الإجمالية بشكل كبير. ستلاحظ انخفاضًا ملموسًا في حمل المغزل عند التبديل إلى هذه التقنية. تعمل الآلة بكثافة أقل لإزالة نفس الحجم من المادة.
تتحسن الإدارة الحرارية بشكل كبير أيضًا. الاحتكاك يولد الحرارة. من خلال تحييد الاحتكاك، يقلل DLC من توليد الحرارة في منطقة القص. تحافظ بيئة القطع الباردة على ثبات أبعاد كل من أداة طحن المعادن غير الحديدية وقطعة العمل. يتمدد الألمنيوم بسرعة عند تسخينه. إذا أصبح الجزء ساخنًا للغاية أثناء المعالجة، فسوف ينكمش بعد إزالته من الملزمة. يؤدي هذا التمدد الحراري إلى انحراف الأبعاد الحرجة عن مستوى التسامح. DLC يمنع هذا الانجراف الحراري. يمكنك الحفاظ على التحكم الدقيق في الأشكال الهندسية الخاصة بك من الجزء الأول إلى الأخير.
يتضمن اختيار الأداة المناسبة أكثر من مجرد طلب طلاء محدد. الأساس الأساسي مهم للغاية. تعتبر الركيزة من كربيد الحبوب دون الميكرون إلزامية تمامًا. يشكل DLC طبقة شديدة الصلابة وهشة إلى حد ما. إذا انثني الكربيد الأساسي أو تشقق، فسوف ينكسر الطلاء على الفور. يوفر كربيد ميكرون عالي الجودة الدعم الصلب والضغط الضروري للحفاظ على طبقة DLC أثناء القطع العدواني.

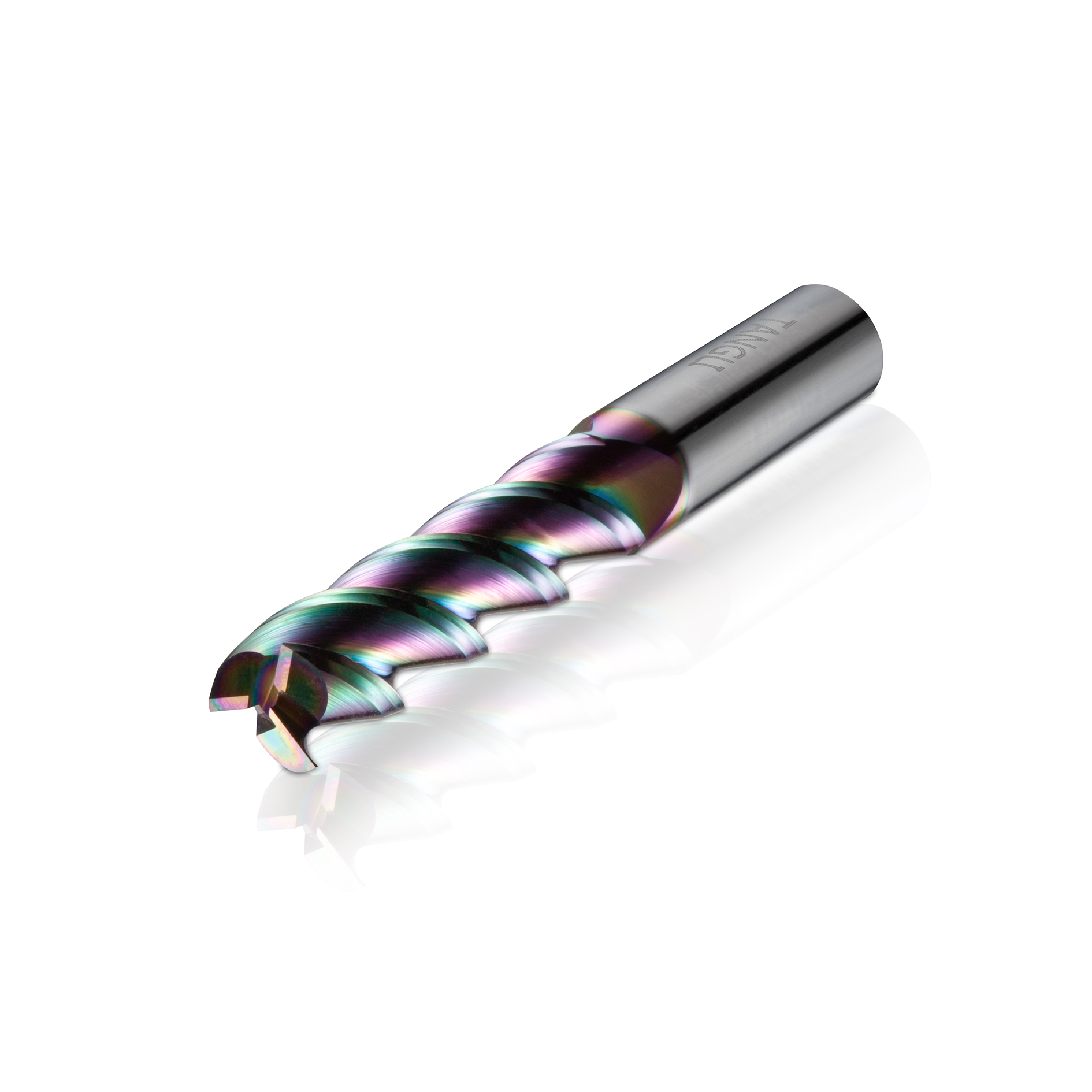

تلعب هندسة الأدوات دورًا حيويًا بنفس القدر في التطبيقات غير الحديدية. يتطلب عدد الناي دراسة متأنية. تمثل مطحنة الألومنيوم ذات الثلاث مزامير معيار الصناعة لمعظم عمليات CNC اليوم. توفر الأدوات ذات الفلوتين إزالة هائلة للرقائق ولكنها تفتقر إلى القوة الأساسية. تعتبر الأدوات ذات الفلوت الأربعة قوية بشكل استثنائي ولكنها تحد من إخلاء الرقائق في المواد الصمغية. يوازن التصميم ثلاثي المزامير بشكل مثالي بين الصلابة الأساسية وحجم جيب الرقاقة المناسب. تتطلب زوايا الحلزون أيضًا الاهتمام. تعمل الزاوية الحلزونية التي تتراوح بين 35 درجة و45 درجة على رفع الرقائق بكفاءة إلى أعلى وخارج الجيوب العميقة.
يحدد التصاق الطلاء وسمكه العمر الافتراضي للطاحونة النهائية المطلية بـ DLC . سوء الالتصاق يؤدي إلى التصفيح السريع. الطلاء يتقشر بشكل أساسي من الأداة. تستخدم الشركات المصنعة المتميزة تقنيات إعداد الحواف المتخصصة قبل الترسيب. كما أنها تحافظ على الطبقة الرقيقة بشكل استثنائي، والتي تتراوح عادة من 1 إلى 3 ميكرون. طبقات سميكة تدور حول حافة القطع. في تصنيع الألمنيوم، تحتاج إلى حافة حادة لقص المادة بشكل نظيف. يحافظ الترسيب الرقيق على هذه الحدة الحرجة.
يجب على الميكانيكيين أيضًا الاختيار بين المطاحن النهائية القياسية وأدوات التشكيل المتخصصة. تتعامل المطاحن الطرفية المربعة أو الكروية القياسية مع الجيب الأساسي وتواجه بشكل جميل. ومع ذلك، غالبًا ما تتطلب عمليات البثق المعقدة أداة قطع مخصصة لقطاعات الألومنيوم . تتطابق قواطع الملفات الشخصية مع الخطوط الدقيقة للسحب المخصص. إنها تقلل من أوقات الدورة عن طريق قطع الأشكال المعقدة في تمريرة واحدة بدلاً من الاعتماد على إجراءات السطح ثلاثية الأبعاد الثقيلة.
ميزة | كربيد قياسي غير مطلي | طلاء DLC النموذجي | التأثير على الآلات |
|---|---|---|---|
معامل الاحتكاك | ~0.4 إلى 0.5 | <0.1 | يزيل لحام الرقائق |
صلابة السطح | 1,500 - 1,800 جهد عالي | 4,000 - 8,000 جهد عالي | يقاوم التآكل الكاشطة |
سمك الطلاء | لا يوجد | 1 - 3 ميكرون | يحافظ على حافة القطع الحادة |
التطبيق المثالي | النماذج الأولية، البلاستيك | ألومنيوم عالي الحجم، نحاس | تعظيم حدود الإنتاج المستمر |
يتطلب الاستثمار في الأدوات المتقدمة إجراء تحديثات مقابلة لمعلمات المعالجة لديك. لا يمكنك تشغيل هذه القواطع باستخدام معدلات التغذية القديمة والمحافظة. لتحقيق الفوائد المالية الحقيقية للمحتوى القابل للتنزيل (DLC)، يجب على المبرمجين دفع اللقطات السطحية (SFM) وأحمال الرقائق أعلى بكثير من تلك المستخدمة في الكربيد غير المطلي. تشغيلها ببطء شديد يهدر إمكاناتها الهائلة. كما أنه يزيد من خطر الاحتكاك بدلاً من القطع، مما يؤدي إلى إضعاف الأداة قبل الأوان.
ضع في اعتبارك قواعد التنفيذ التالية لتحقيق أقصى قدر من النجاح:
تحسين السرعات والخلاصات: قم بزيادة عدد الدورات في الدقيقة للوصول إلى الحد الأقصى لـ SFM الموصى به من قبل الشركة المصنعة للأداة. لا تتردد في زيادة معدلات التغذية للحفاظ على حمل صحي للرقائق.
إعادة تقييم استراتيجيات سائل التبريد: تتفوق DLC في بيئات التشحيم ذات الكمية الدنيا (MQL). يمكنك غالبًا التخلص من مبرد الفيضان الفوضوي تمامًا. يعمل الطلاء كمواد تشحيم خاصة به. إذا قمت بإجراء ثقب عميق في الجيب، فقد تظل بحاجة إلى نفخات هوائية أو مبرد خفيف لإزالة الرقائق فعليًا من التجويف.
تدقيق مدى دقة الإعداد: لا تستخدم أبدًا الأدوات المميزة في الإعدادات غير الدقيقة. تأكد من أن حاملي الأدوات لديهم الحد الأدنى من الجريان (أقل من 0.0002 بوصة). تأكد من أن مشابك العمل الخاصة بك تثبت الجزء بشكل آمن. طلاء الكربون شديد الصلابة معرض بشدة للتقطيع الدقيق تحت الاهتزازات الشديدة أو الثرثرة.
احترام حدود المواد: احتفظ بهذه القواطع بعيدًا تمامًا عن المواد الحديدية. سيؤدي تصنيع الفولاذ أو الفولاذ المقاوم للصدأ أو الحديد إلى تدهور حراري سريع لطبقة الكربون. تؤدي درجات الحرارة المرتفعة إلى انتشار الكربون مباشرة في الحديد. يؤدي هذا التفاعل الكيميائي إلى إزالة الطبقة في ثوانٍ، مما يؤدي إلى إتلاف أداة باهظة الثمن.
يتردد العديد من مديري المتاجر عندما يرون أمر الشراء للطلاءات المتقدمة. يوضح الانهيار الشفاف المنطق. عادةً ما تكون تكلفة اقتناء الأداة الأولية أعلى بنسبة 30% إلى 50% من نظيرتها غير المصقولة. ومع ذلك، يجب عليك تقييم تكلفة الجزء (CPP). تنبع المدخرات من عمر الأداة الممتد بشكل كبير. إذا كانت تكلفة الأداة المطلية أكثر بنسبة 50% ولكنها تدوم لفترة أطول بنسبة 400%، يصبح القرار المالي واضحًا. تشتري عددًا أقل من الأدوات سنويًا.
يمكنك أيضًا توفير المال عن طريق تقليل وقت توقف الماكينة عن العمل. في كل مرة يقوم فيها الميكانيكي بإيقاف الدورة لتبديل مطحنة نهاية مملة، فإنك تفقد وقت المغزل. في بيئات التصنيع المؤتمتة أو المنطفئة، يؤدي فشل الأداة غير المتوقع إلى تدمير تحولات الإنتاج بأكملها. يوفر المحتوى القابل للتنزيل إمكانية التنبؤ. أنت تعرف بالضبط عدد الساعات التي سيبقى فيها القاطع على قيد الحياة.
قم بمراجعة معايير النجاح هذه قبل اعتماد التكنولوجيا على مستوى المتجر:
هل تقوم حاليًا بتشغيل جداول إنتاج كبيرة الحجم؟
هل تفشل باستمرار في عمليات فحص تشطيب السطح باستخدام أدوات غير مطلية؟
هل يؤدي التوقف عن تغيير الأدوات إلى التأثير بشكل فعال على هوامش الربح لديك؟
هل تقوم بتصنيع مواد غير حديدية شديدة الكشط، مثل الألومنيوم المصبوب عالي السيليكون؟
إذا أجبت بنعم على هذه الأسئلة، فابدأ في اختبار خاضع للرقابة. نوصي بالبدء بمجموعة محدودة من 5 إلى 10 أجزاء. خلال مرحلة الاختبار هذه، قم بتوثيق حمل المغزل بدقة على جهاز التحكم CNC الخاص بك. قياس خشونة السطح (Ra) للمكونات النهائية. فحص ارتداء الأداة تحت المجهر. قارن هذه المقاييس مباشرة مع الأداء الأساسي غير المصقول. بمجرد أن تثبت البيانات انخفاض التكلفة لكل جزء، قم بتوسيع نطاق التنفيذ عبر بقية أرضية المتجر.
تتطلب استثمارات الأدوات المتقدمة قرارات موضوعية تعتمد على البيانات. على الرغم من أنها ليست ضرورية تمامًا للنماذج الأولية البسيطة أو الأعمال منخفضة الحجم وغير المتسامحة، إلا أن القواطع المطلية بـ DLC تظل بمثابة ترقية أساسية محسوبة لإنتاج المواد غير الحديدية عالي الكفاءة. إنها تحل المشاكل المستمرة التي تسببها تقنية Build-Up Edge، وعمر الأداة غير المتوقع، والتشطيبات السطحية المرفوضة. إنها تحول سبائك الألومنيوم الصعبة إلى مواد يمكن التحكم فيها بدرجة كبيرة.
اتخذ الإجراء من خلال تقييم وظائف الألمنيوم الحالية ذات الحجم الأكبر. حدد الاختناقات الناجمة عن سوء إخلاء الرقاقة أو التآكل السريع للأداة. شجع فريقك الهندسي على التشاور مباشرة مع مزود الأدوات الخاص بك. سوف تساعدك على مطابقة نوع DLC المحدد - مثل الكربون غير المتبلور المهدرج مقابل الكربون غير المتبلور رباعي السطوح (ta-C) - مع درجة المادة المحددة لديك. إن تطبيق كيمياء الطلاء الصحيحة يضمن لك تحقيق أقصى قدر من العائد على الاستثمار والحفاظ على مغزلك مربحًا.
ج: لا. في درجات الحرارة المرتفعة، ينتشر الكربون الموجود في طلاء DLC مباشرة إلى الحديد. يؤدي هذا التفاعل الكيميائي إلى تجريد الطلاء بسرعة وإتلاف الأداة. إنها أداة طحن غير حديدية مصممة للألمنيوم، النحاس، النحاس، والبلاستيك.
ج: يعتبر ZrN طلاءًا ممتازًا وفعالاً من حيث التكلفة لأعمال الألمنيوم العامة. ومع ذلك، يوفر DLC صلابة أعلى بكثير ومعامل احتكاك أقل بكثير. وهذا يؤدي إلى عمر أطول للأداة في السبائك شديدة الكشط، مثل الألومنيوم المصبوب عالي السيليكون.
ج: توفر المطحنة ذات 3 مزمار توازنًا أفضل وقدرات تغذية أعلى. يوفر الفلوت 2 أقصى قدر من إزالة الرقاقة. تتميز أدوات DLC الحديثة عالية الأداء ذات 3 مزامير بمزامير مصممة توازن بشكل فعال بين الخلوص والصلابة، مما يجعلها متفوقة في كل من التحديد والتوصيف.
ج: على الرغم من أن الطلاء يسمح بالتصنيع الجاف أو التشحيم بكمية قليلة (MQL)، إلا أنه لا يزال يُنصح باستخدام المبرد الفيضاني في بعض الأحيان. في الجيوب العميقة، تحتاج إلى نفخات هوائية قوية أو سائلة لطرد الرقائق بعيدًا ومنع إعادة التقطيع، على الرغم من أن الطلاء نفسه يمنع لحام الرقائق.
