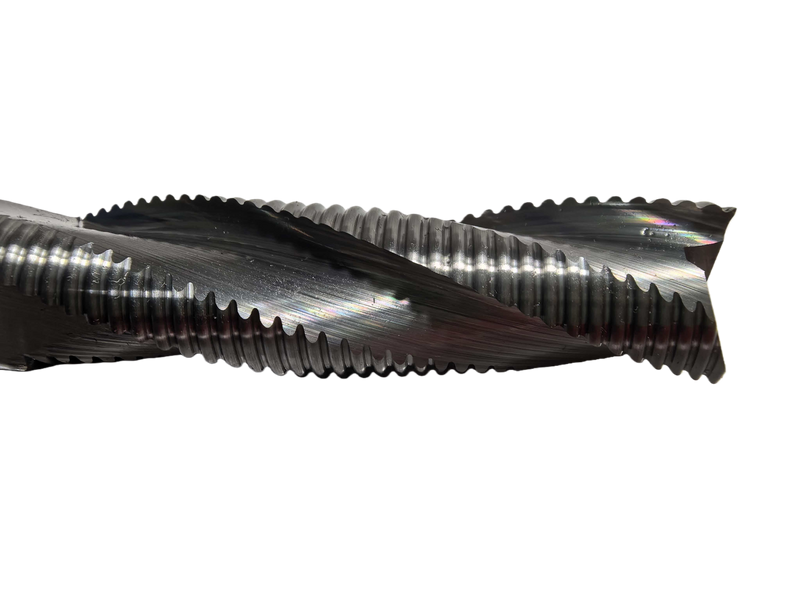

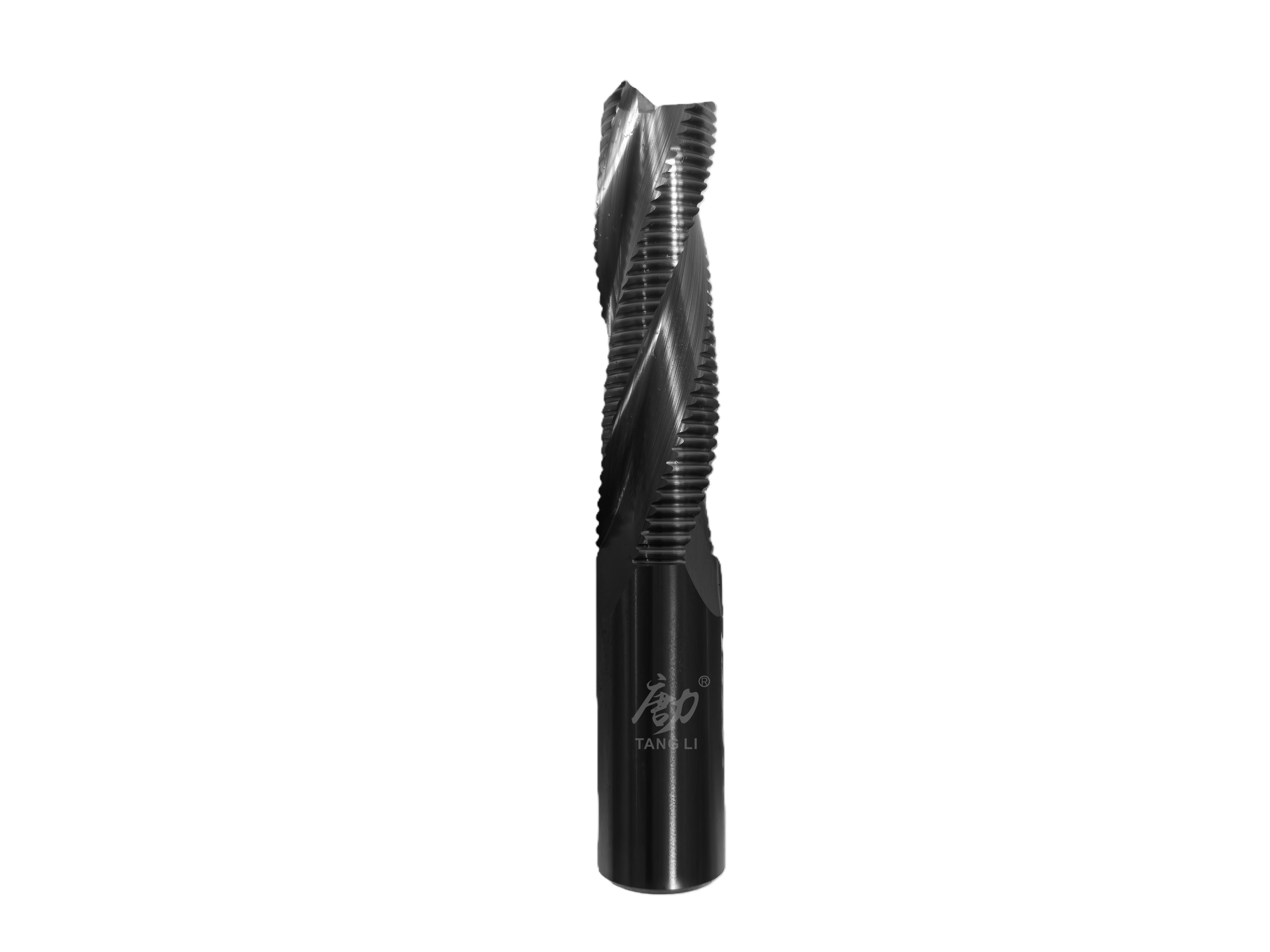

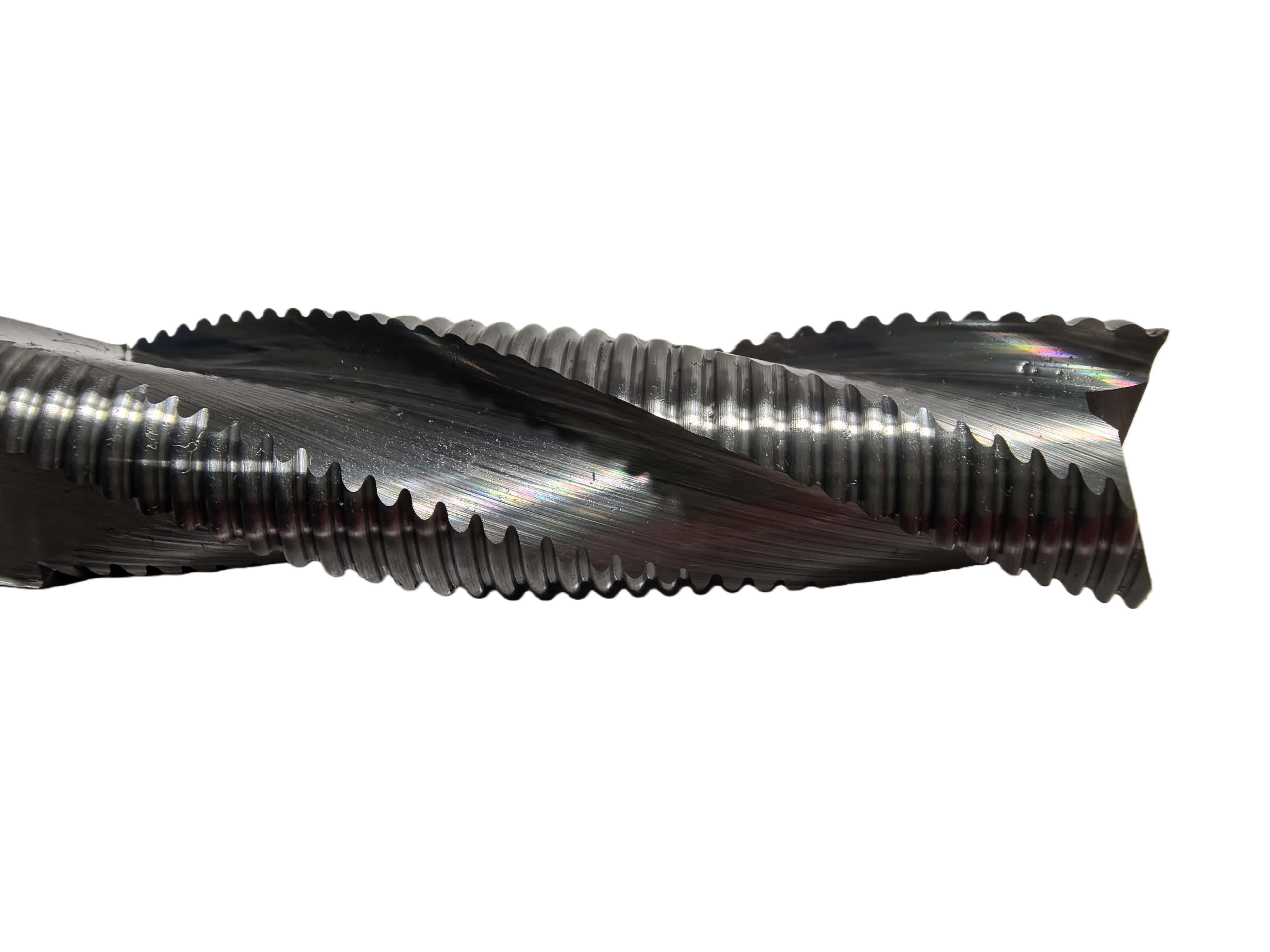

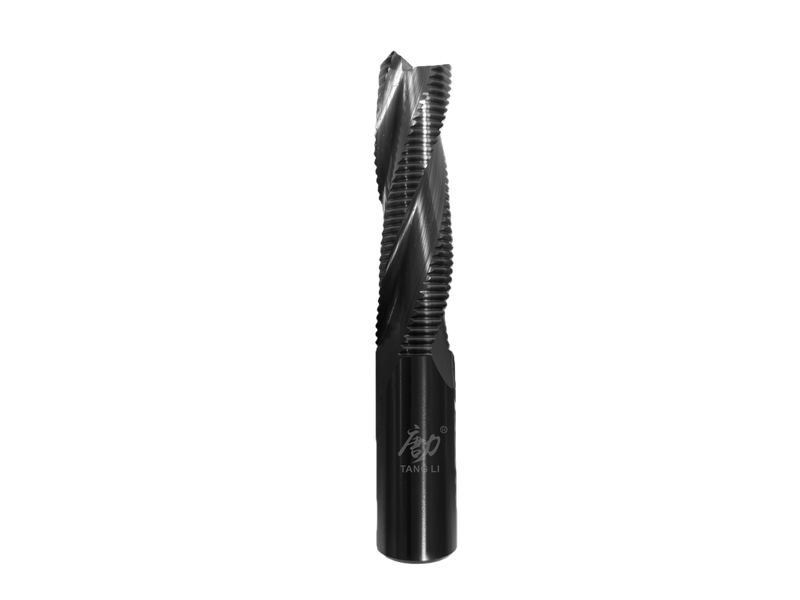

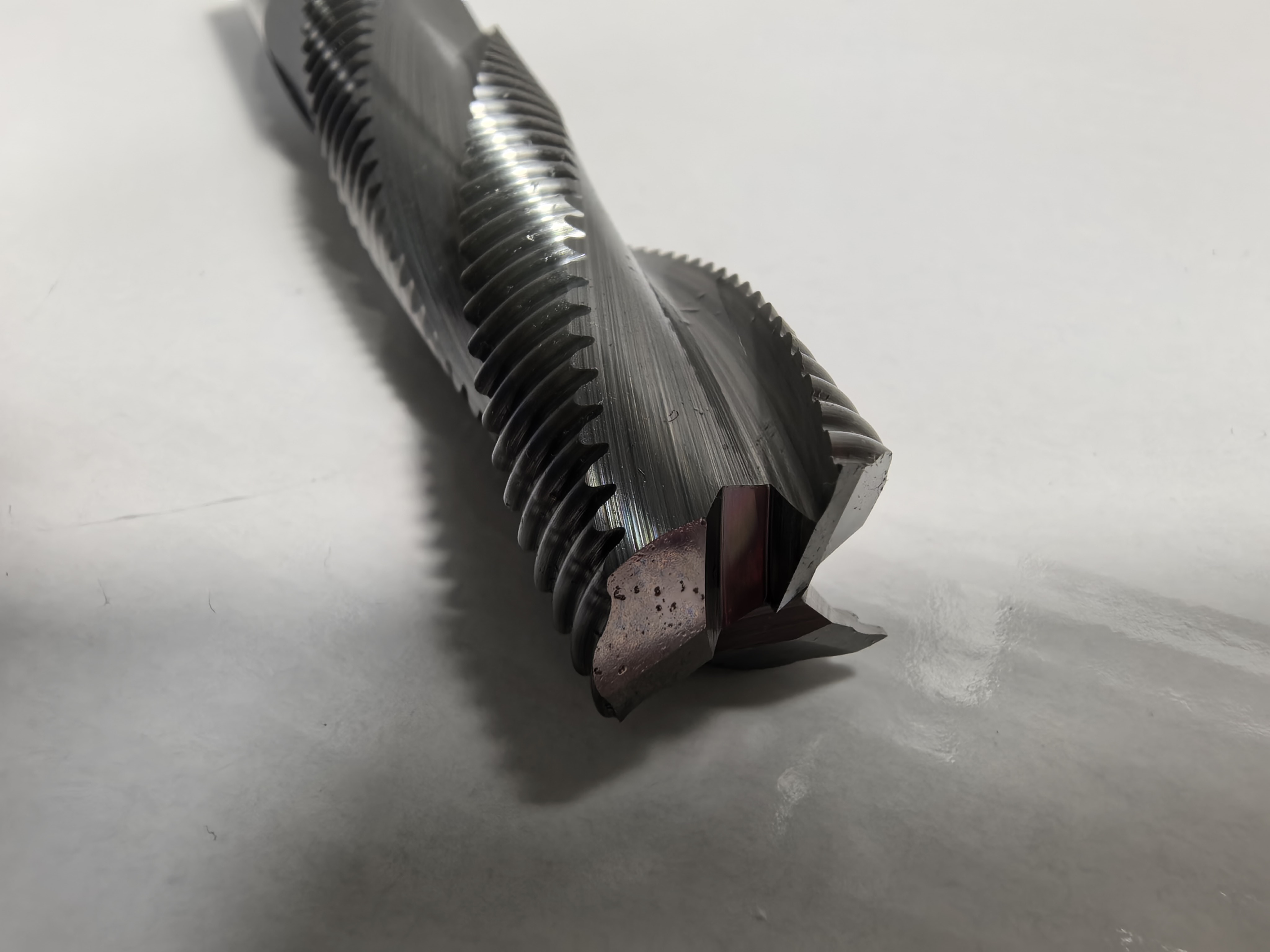

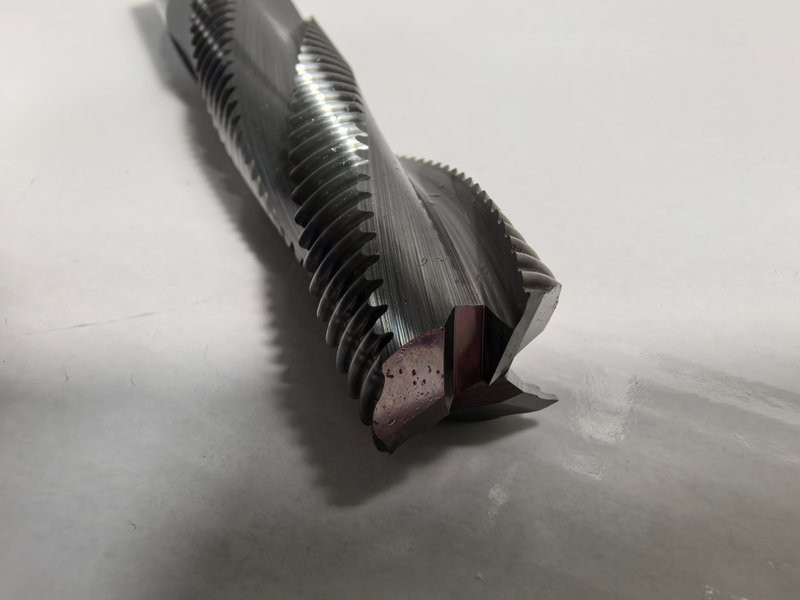

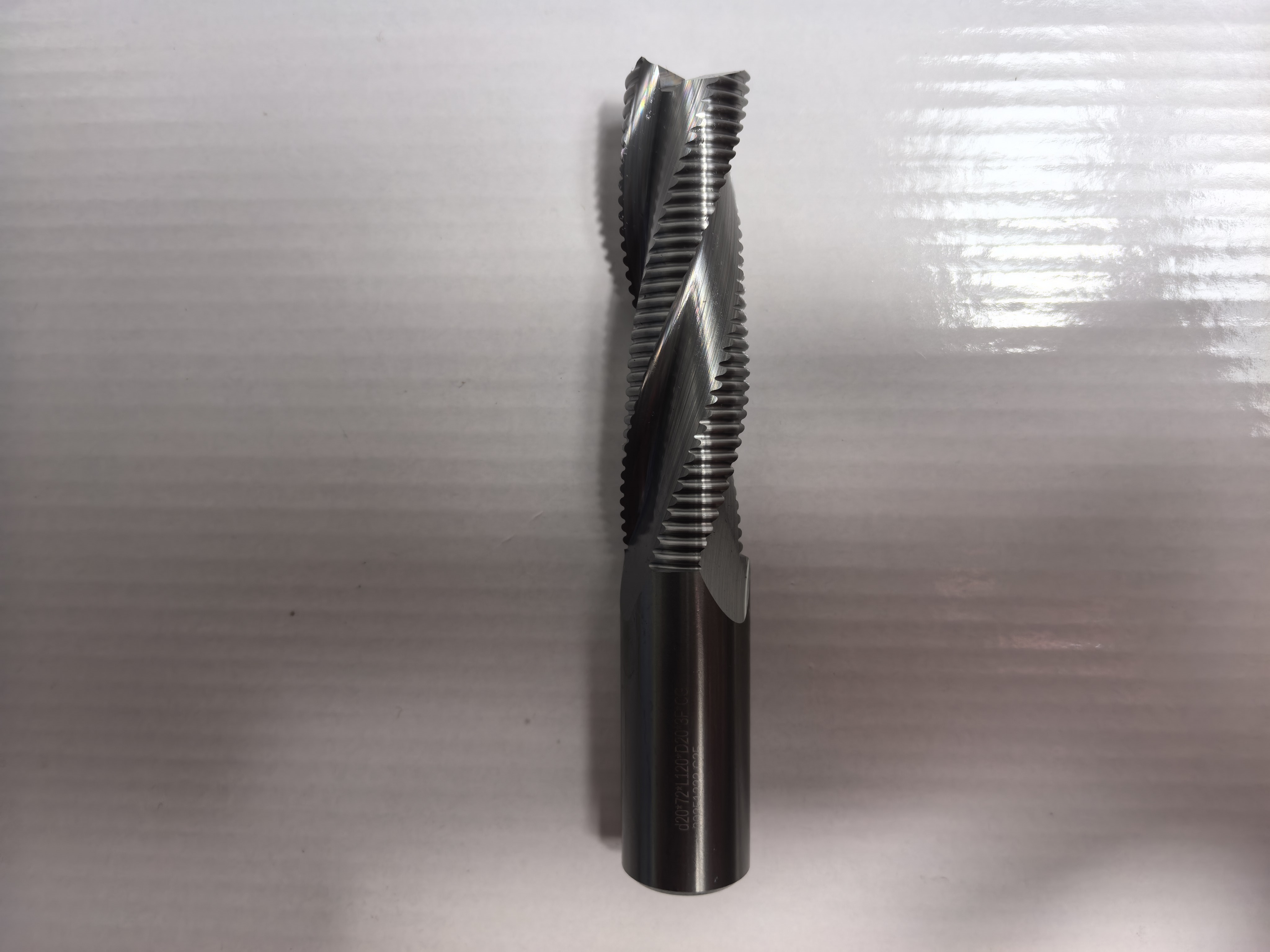

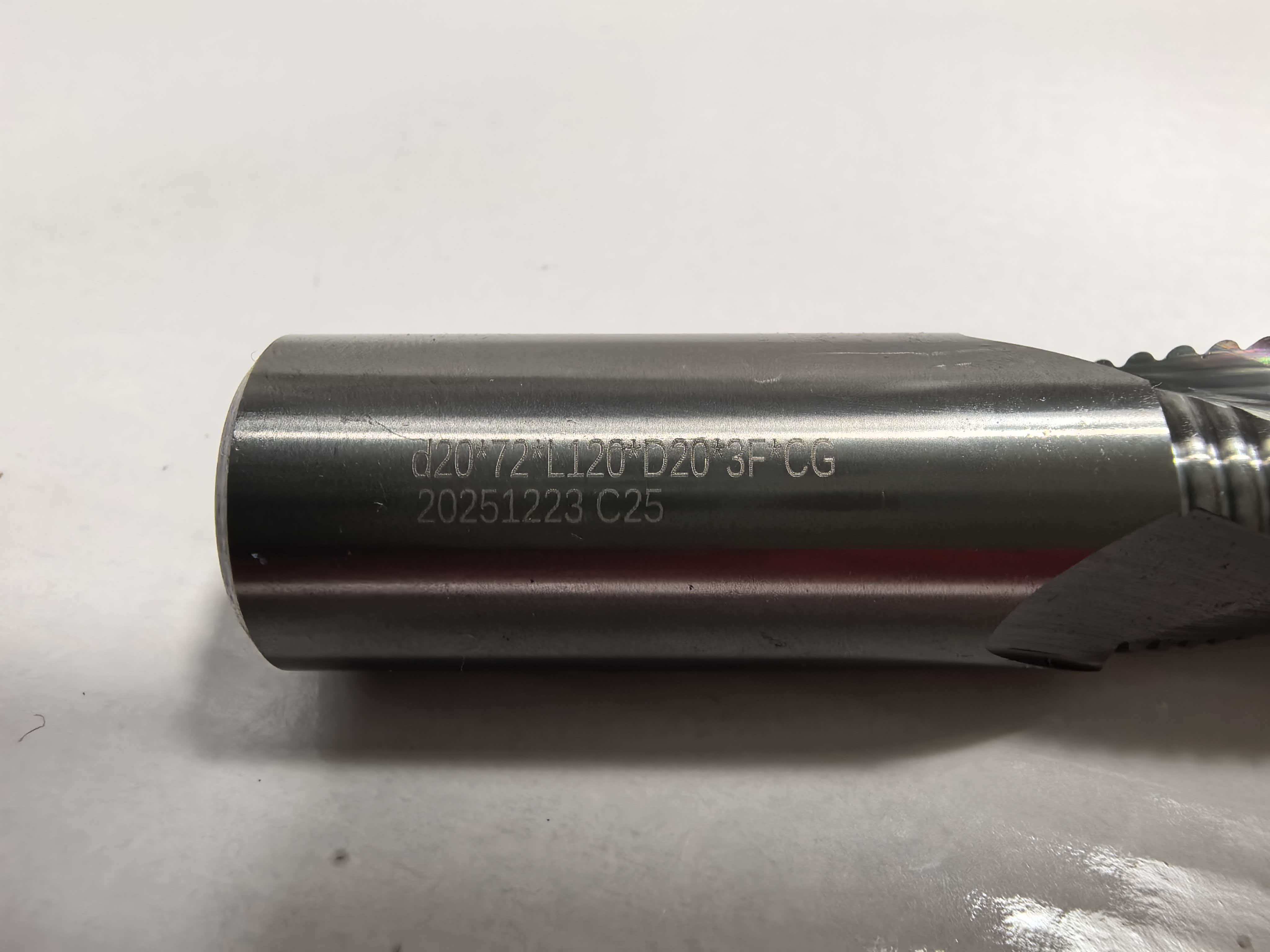

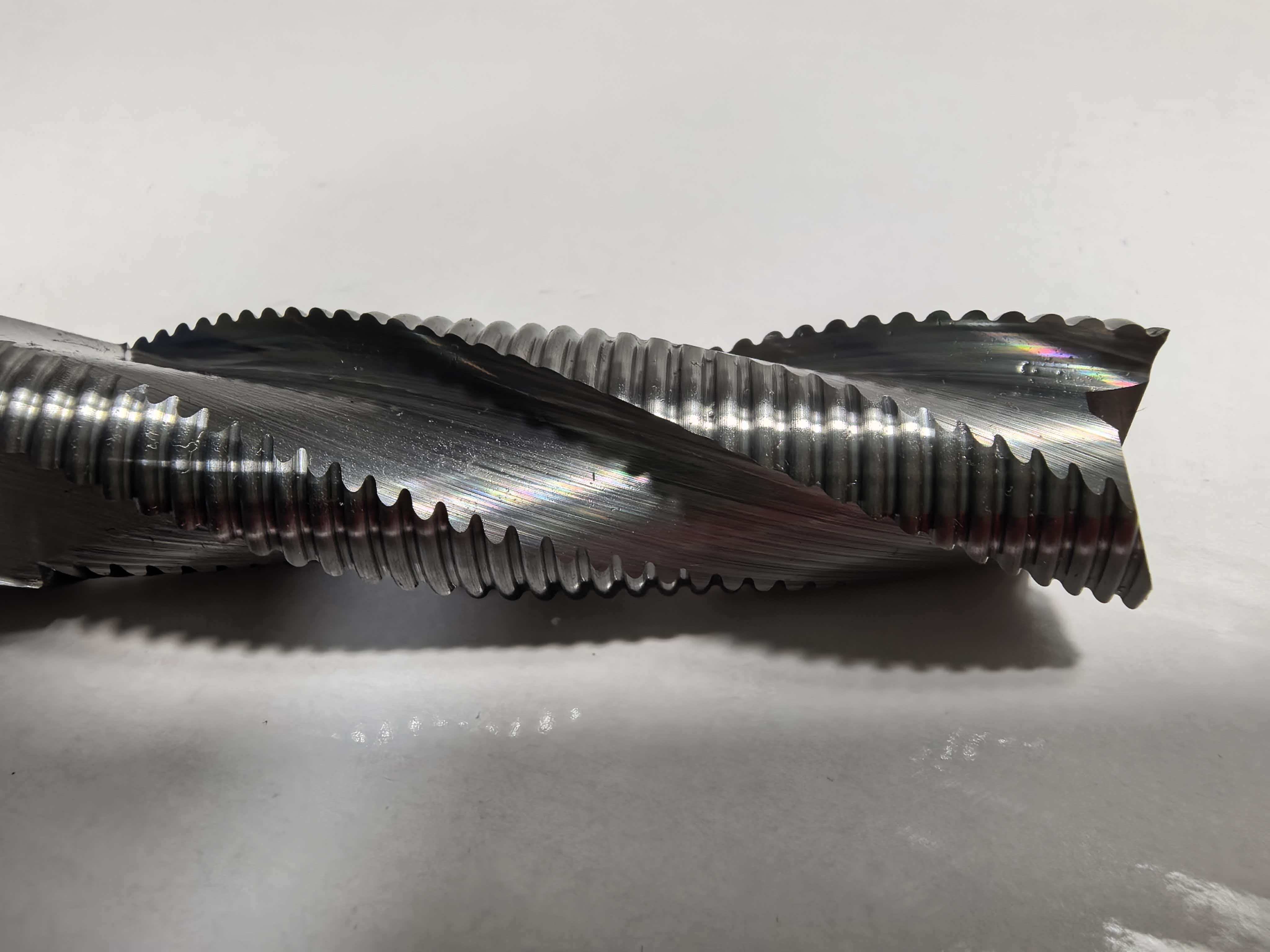

مطاحن نهاية كربيد التنغستن (قواطع التخشين)

وصف المنتج

إنها مطاحن نهائية مصنوعة من كربيد التنغستن (مركب من جزيئات كربيد التنغستن في مادة رابطة الكوبالت)، مصممة خصيصًا لإزالة المواد عالية السرعة وذات الحجم الكبير (التخشين) قبل عملية التشطيب. تم تحسين هندستها من أجل القوة وإخلاء الرقاقة والحد الأدنى من الاهتزاز.

مطحنة نهاية التخشين من كربيد التنغستن، أو الخشنة، هي أداة قطع CNC متخصصة مصممة لإزالة المواد عالية الكفاءة. السمة المميزة لها هي حافة قطع مسننة أو متموجة، تُعرف باسم هندسة كسر الرقائق. على عكس مطحنة النهاية القياسية، يقوم هذا التصميم بتكسير الرقائق الطويلة والخيطية إلى قطع صغيرة يمكن التحكم فيها.

تعد المطاحن النهائية للتخشين من كربيد التنجستن (المعروفة أيضًا باسم 'الخنازير') بمثابة العمود الفقري لتصنيع الآلات باستخدام الحاسب الآلي، وهي مصممة لوظيفة أساسية واحدة: إزالة كميات كبيرة من المواد بأسرع ما يمكن وبكفاءة. على عكس المطاحن النهائية، التي تعطي الأولوية لجودة السطح، تم تصميم قواطع التخشين من أجل السرعة والقوة ومعدلات إزالة المعادن العالية (MRR)، مما يترك سطحًا أكثر خشونة يتم تحسينه لاحقًا بواسطة أداة تشطيب .

الميزات الرئيسية والهندسة (لماذا تختلف عن التشطيبات)

1. المزامير المسننة/المموجة (المعرف رقم 1):

• تتميز المزامير بتصميم متموج أو محزز أو 'مفصل'.

• الغرض: كسر الرقائق الطويلة والخيطية إلى أشكال صغيرة يمكن التحكم فيها على شكل 'C' أو '6'. وهذا يمنع إعادة قطع الرقاقة، ويقلل الحرارة، ويحمي المزامير.

• الفائدة: يسمح بأعماق محورية أعمق بكثير للقطع (DOC) بعرض كامل للفتحات.




2. نواة قوية وتقليل العنق:

• لديهم قطر أساسي أكبر (المزيد من الكربيد) خلف المزامير من مطحنة نهائية من نفس القطر.

• الغرض: زيادة الصلابة لمقاومة الانحراف والانحناء تحت قوى القطع العالية.




3. مزامير أقل (عادة):

• التكوينات الشائعة: 3، 4، أو 5 مزامير.

• لماذا أقل؟ يخلق المريء أكبر (المسافة بين المزامير). وهذا يوفر إزالة هائلة للرقائق، وهو أمر ضروري لإخلاء الحجم الكبير من الرقائق التي يتم إنتاجها أثناء التخشين. تعتبر أداة الخشونة ذات الثلاثة فلوت أداة شائعة جدًا للأغراض العامة.

التطبيقات المشتركة

• الجيب والتنميط: إزالة كميات كبيرة من المواد بسرعة من الكتلة (على سبيل المثال، تجاويف القالب، والأجزاء الهيكلية الفضائية).

• طحن الكتف: إجراء قطع محوري عميق على طول الحافة.

• الشق: خاصة في المواد الصلبة حيث يكون إخلاء الرقاقة أمرًا بالغ الأهمية.

المواد: ممتازة للفولاذ، والفولاذ المقاوم للصدأ، والتيتانيوم، والإنكونيل، وتستخدم أيضًا لتخشين الألومنيوم (غالبًا مع المزامير المصقولة والهندسة المحددة).

معايير الاختيار وأفضل الممارسات

1. المواد: قم بمطابقة درجة/ركيزة الكربيد والطلاء مع مادة قطعة العمل الخاصة بك.




2. القطر: اختر بناءً على الميزات التي تقوم بمعالجتها. النواة الأصغر تسمح بزوايا أكثر إحكامًا.




3. عدد المزامير:

• 3 فلوت: أفضل إخلاء للرقائق للفولاذ والستانلس. توازن جيد بين القوة والفضاء.

• المزامير 4 و5: معدلات تغذية أعلى ممكنة، وهي أفضل للسبائك ذات درجة الحرارة العالية وتمريرات التشطيب. انخفاض طفيف في مساحة الشريحة.




4. معلمات القطع:

• طحن الأعلاف العالية: هذه هي قوتهم العظمى. استخدم DOC محوري منخفض (على سبيل المثال، 0.020'-0.100') ولكن تغذية عالية جدًا لكل سن (على سبيل المثال، 0.005-0.012 بوصة لكل سن). يؤدي هذا إلى تشغيل جزء صغير من حافة القطع ولكنه يحركها عبر المادة بسرعة كبيرة، مما يضع الحرارة في الشريحة، وليس في الأداة.

• التخشين التقليدي: DOC محوري أعلى (يصل إلى قطر 1×)، ومعدلات تغذية معتدلة.




5. إستراتيجية مسار الأداة: يستخدم برنامج CAM الحديث مسارات أدوات الطحن الديناميكي أو المقاصة التكيفية التي تحافظ على زاوية مشاركة ثابتة للأداة. يعد هذا تطابقًا مثاليًا لخشونة الكربيد، مما يسمح لهم بالعمل بكامل طاقتهم مع الحد الأدنى من تحمل الصدمات.

إن مطحنة التخشين من كربيد التنجستن هي العمود الفقري لتصنيع الآلات الحديثة باستخدام الحاسب الآلي، وهي مصممة لإزالة المواد بأسرع ما يمكن وبكفاءة. يعتمد النجاح على مطابقة هندسة الأداة وطلاءها ودرجتها مع المادة المحددة والآلة والتشغيل.
