ما هي الأنواع الرئيسية من أدوات قطع المعادن

يعد فهم أنواع أدوات قطع المعادن المتاحة في السوق أمرًا ضروريًا للمصنعين وورش العمل التي تهدف إلى تحسين الكفاءة وجودة المنتج. يحدد هذا الدليل الفئات الأساسية لأدوات قطع المعادن ويقدم إرشادات واضحة حول موعد اختيار كل نوع ، مما يساعدك على اتخاذ قرارات مستنيرة لاحتياجات تصنيعك وتصنيعك. Hunan Tangli New Material Technology Co., Ltd. متخصص في توفير مجموعة شاملة من أدوات القطع المصممة لتطبيقات صناعية متنوعة ، مما يضمن حصولك على أفضل أداة لكل مهمة.

عائلتان أساسيتان

عند مناقشة أدوات قطع المعادن ، فإنها تقع في عائلتين أساسيتين: أدوات نقطة واحدة وأدوات متعددة النقاط. يساعد التعرف على هذه المجموعات في تبسيط عملية الاختيار بناءً على أهدافك للآلات وخصائص المواد والانتهاء المطلوب.

أدوات نقطة واحدة

تستخدم أدوات القطع أحادية النقطة حداثة متطورة واحدة لإزالة المواد. المثال الكلاسيكي هو أداة الدوران ، التي تستخدم عادة على المخارط. تتفوق هذه الأدوات في تشكيل الأجزاء الأسطوانية عن طريق قطع المواد مع تدوير الشغل. يتم تقدير أدوات النقطة الواحدة لدقتها وسيطرةها ، خاصةً للعمليات الداخلية أو الخارجية ، والمملة ، وعمليات المواجهة.

تشمل حالات الاستخدام النموذجية إنتاج مهاوي ، دبابيس ، وغيرها من المكونات المتناظرة بالتناوب. تكمن نقاط قوتها الرئيسية في القدرة على إنتاج تشطيبات سلسة والتحملات الوثيقة على قطعة عمل واحدة في وقت واحد. كما أنها تسمح بالتحكم الأسهل في قصات القطع مثل معدل التغذية وعمق القطع. ومع ذلك ، يمكن أن تكون أبطأ من الأدوات متعددة النقاط لإزالة كميات كبيرة من المواد وغالبًا ما تتطلب تعديلات أو استبدال أكثر تواتراً بسبب التآكل الموضعي على حافة القطع الفردية.

أدوات متعددة النقاط

تتميز الأدوات المتعددة النقاط بحواف قطع متعددة مرتبة حول جسم الأدوات ، والتي تشارك في وقت واحد في وقت واحد أثناء القطع. وتشمل الأمثلة الشائعة قواطع الطحن والتدريبات وشفرات المنشار الدائرية.

هذه الأدوات متعددة الاستخدامات بالنسبة لمجموعة واسعة من مهام التصنيع ، مثل التقشير ، ثقوب الحفر ، وقطع الأسطح المسطحة أو المحفوظة. تتيح حواف القطع المتعددة الخاصة بهم إزالة المواد بشكل أسرع وتحسين تبديد الحرارة ، مما يزيد من الإنتاجية. تقلل قوى القطع الموزعة من التآكل على الأسنان الفردية ، وتمتد عمر الأداة. ومع ذلك ، فقد يضحون ببعض جودة الانتهاء من السطح مقارنة بأدوات النقطة الواحدة وأحيانًا تتطلب إعدادات أكثر تعقيدًا للماكينة ، مثل آلات طحن CNC أو مكابس الحفر.

أدوات القطع الميكانيكية

أدوات القطع الميكانيكية هي العمود الفقري لمعظم متاجر تصنيع المعادن. فيما يلي الأدوات الميكانيكية الرئيسية وخصائصها والتطبيقات النموذجية.

المناشير

تستخدم المناشير شفرات مسننة لقطع المعادن من خلال سلسلة من اللدغات السريعة المتتالية. إنها مثالية لخفض الأسهم الخام إلى أحجام يمكن التحكم فيها وتعمل بشكل أفضل على المواد المتوسطة إلى الرقيقة.

تشمل خيارات الشفرة الشائعة الفولاذ عالي السرعة (HSS) والأسنان المغطاة بالكربيد ، مع خيارات تعتمد على صلابة المعادن وسمكها. على سبيل المثال ، تعتبر شفرة المنشار الدائرية كربيد مثالية لقطع ملامح الألمنيوم السميكة بالسرعة والدقة. يؤثر اختيار هندسة أسنان الشفرة أيضًا على سرعة القطع والتشطيب السطحي. النطاقات والمناشير الباردة هي اختلافات شائعة المستخدمة اعتمادًا على احتياجات القطع المحددة.

تدريبات

تقوم التدريبات بإنشاء ثقوب مستديرة عن طريق تدوير أداة قطع متعددة النقاط ضد الشغل. إنها تعمل بشكل جيد للمعادن ذات الصلابة والسماكة المختلفة ، من صفائح رقيقة إلى أطباق سميكة.

تويست تدريبات مع HSS أو سبائك الكوبالت قياسية. هندسة الحفر المتخصصة ، مثل تصاميم الفلوت المقسمة أو الفلوت ، وتعزيز إخلاء الرقائق وتقليل تراكم الحرارة. ومن الأمثلة العملية أن يكون حفر ثقوب التثبيت في إطارات الأثاث الصلب ، حيث تعد دقة الثقب والحواف النظيفة ضرورية.

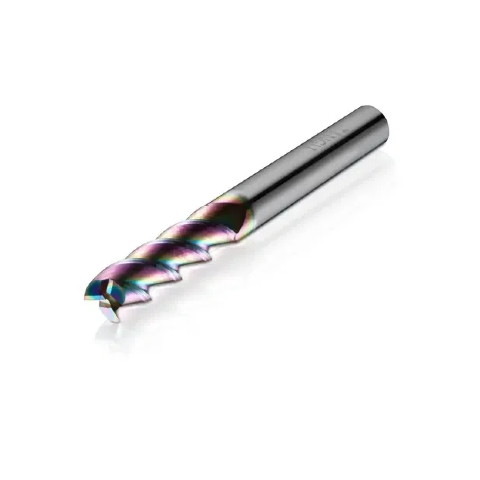

قواطع الطحن

تتميز قواطع الطحن بأسنان متعددة تدور لإزالة المعادن من الأسطح المسطحة أو المحفورة. هذه الأدوات تتفوق في تشكيل الأشكال الهندسية والفتحات المعقدة.

تحظى إدراج كربيد بشعبية لطحن المواد الصعبة مثل الصلب المتصل. يسمح الطحن أيضًا بمجموعة من العمليات بما في ذلك طحن الوجه ، والطحن المحيطي ، والتعطيل ، والتكيف مع احتياجات التصنيع المتنوعة. يتضمن السيناريو النموذجي فتحات الطحن على ملفات تعريف الألومنيوم المستخدمة في إطارات الجدار النافذة والستائر ، حيث يمثل كل من الدقة والتشطيب السطحي.

مخارط

تستخدم المخارط أدوات نقطة واحدة لأجزاء الآلات عن طريق تدوير الشغل مقابل قاطع ثابت. وهي ضرورية لإنتاج الأجزاء الأسطوانية.

يمكن أن تنتج أدوات كربيد أو HSS شائعة الاستخدام تشطيبات سلسة على الأعمدة والدبابيس. تسمح المخارط أيضًا بالخيوط ، والأخدود ، والانتقال إلى تفتق ، وتوسيع وظائفها إلى ما وراء التشكيل الأساسي.

الطحن

أدوات الطحن تزيل المعادن عن طريق التآكل باستخدام عجلة دوارة مضمنة بجزيئات جلخ. هم الأفضل لإنهاء الأدوات أو شحذ الأجزاء التي تتطلب التحمل الضيق.

مثال على ذلك هو الطحن الدقيق لشفرات المنشار الدائرية لاستعادة حواف حادة والحفاظ على كفاءة القطع. يمكن أن تحقق الطحن أيضًا التشطيبات السطحية التي لا يمكن تحقيقها عن طريق القطع التقليدي ، مما يجعله لا غنى عنه للتشطيب النهائي.

أدوات القطع الحرارية والقائمة على الطاقة

بالإضافة إلى الطرق الميكانيكية ، توفر أدوات القطع الحرارية والقائمة على الطاقة خيارات متقدمة لنطاقات الدقة والسمك التي يصعب تحقيقها ميكانيكياً.

قطع البلازما

يستخدم قطع البلازما طائرة عالية السرعة من الغاز المؤين لذوبان المعادن وتفجيرها. إنه مثالي لقطع المعادن السميكة بسرعة ، بدقة معتدلة.

تناسب هذه الطريقة صناعات مثل بناء السفن وتصنيع الآلات الثقيلة ولكن قد تسبب مناطق متأثرة بالحرارة ، والتي تعد قيودًا على المواد الحساسة للحرارة. لقد تحسنت التطورات الأخيرة من جودة خفض وتخفيض الخبث ، مما يجعل قطع البلازما شعبية بشكل متزايد.

قطع الوقود الأوكسي

يحرص قطع الوقود الأكسعي المعدن باستخدام مزيج من الأكسجين وغازات الوقود. إنه فعال من حيث التكلفة لخفض لوحات الصلب الكثيفة للغاية ولكنه أقل ملاءمة للمعادن الرقيقة أو غير الحديدية.

يستخدم بشكل شائع في مجال البناء والمعدات الثقيلة ، ويوفر تخفيضات عميقة ولكن دقة أقل مقارنة بالليزر أو البلازما. كما يتطلب من المشغلين المهرة ضمان السلامة والجودة.

قطع الليزر

توظف قطع الليزر عوارض الضوء المركزة للتخفيضات عالية الدقة على المعادن الرقيقة إلى المتوسطة. ينتج حواف نظيفة مع الحد الأدنى من تأثير الحرارة.

يفضل قطع الليزر في مجال الإلكترونيات ، والسيارات ، والصناعات الفضائية للتصميمات المعقدة والتحملات الدقيقة. قدرتها على قطع الأشكال المعقدة مع الحد الأدنى من التشطيب الثانوي تقلل من وقت الإنتاج.

قطع الماء

يستخدم القطع المميتة من الماء تيارًا عالي الضغط من الماء المخلوط مع جزيئات كاشطة لقطع المعادن دون حرارة. هذا يجعلها مثالية للمواد الحساسة للحرارة أو المركبات.

يستخدم على نطاق واسع لقطع ملفات تعريف الألومنيوم والأجزاء الحساسة التي لا تتطلب أي تشويه حراري. يمتد تنوعه إلى قطع مجموعة متنوعة من المواد خارج المعادن ، مثل الزجاج أو الحجر ، مما يوسع تطبيقاته الصناعية.

تصنيع التفريغ الكهربائي (EDM)

يزيل EDM المعادن من خلال الشرر الكهربائي بين القطب والشغل. يتم استخدامه للتخفيضات الدقيقة للغاية على المعادن الصلبة أو الأشكال المعقدة التي يصعب صياغتها ميكانيكيا.

تعتمد الصناعات مثل صنع العفن والفضاء على EDM للمكونات عالية الدقة مع ملامح معقدة وتفاصيل دقيقة. EDM مفيدة بشكل خاص للمواد الصلبة مثل فولاذ الأدوات و Superalloys.

مصفوفة القرار - اختر حسب المهمة

يعتمد اختيار أداة قطع المعادن الصحيحة على عدة عوامل ، بما في ذلك المواد والسمك والتسامح والتشطيب والسرعة والميزانية.

قائمة مراجعة سريعة

نوع المواد: تؤثر الصلابة والتكوين على اختيار الأدوات ، على سبيل المثال ، أدوات كربيد للسبائك الصلبة.

سمك: غالبًا ما تتطلب المواد الأكثر سمكًا المناشير الحرارية أو الميكانيكية.

التسامح: دقة عالية تفضل الليزر أو EDM.

الانتهاء من السطح: يمكن أن توفر أدوات الطحن أو النقطة الواحدة تشطيبات أكثر سلاسة.

السرعة والإنتاجية: تزيد الأدوات المتعددة النقاط والقطاعات الحرارية بشكل عام من السرعة.

التكلفة: عادة ما يكون لأدوات القطع الميكانيكية تكاليف أولية أقل ، في حين أن الأدوات القائمة على الطاقة قد تتطلب المزيد من الاستثمار ولكن تكاليف العمالة المنخفضة.

مثال على التوفيقات

ورقة رقيقة من الفولاذ المقاوم للصدأ → قطع الليزر للدقة والحواف النظيفة.

صفيحة فولاذية هيكلية سميكة → قطع الذروة أو البلازما للتخفيضات السريعة العميقة.

ملف تعريف الألومنيوم ← شفرة المنشار الدائرية كربيد أو قطع قطر الماء للحصول على الحد الأدنى من التشويه.

جزء الصلب الصلب مع هندسة معقدة → EDM للدقة والتشطيب السطحي.

خاتمة

إن اختيار أنواع المناسبة أدوات القطع المعدنية يعود إلى مطابقة نقاط قوة الأداة مع موادك ومتطلبات التسامح وسرعة الإنتاج. يوفر Hunan Tangli New Material Technology Co., Ltd. مجموعة واسعة من شفرات المنشار PCD عالية الجودة ، وأدوات قطع الكربيد ، ومعدات معالجة الألومنيوم المصممة لتلبية احتياجات القطع المتنوعة بكفاءة. يضمن فريق البحث والتطوير المهني لدينا الابتكار المستمر وجودة المنتج. اتصل بنا اليوم لاستكشاف كيف يمكن لحلولنا تحسين عمليات قطع المعادن الخاصة بك وتعزيز الإنتاجية.
