الطحن هو واحد من أكثر عمليات التصنيع شيوعًا في التصنيع الحديث. يتضمن استخدام أداة قطع دوارة لإزالة المواد من قطعة العمل ، وتشكيلها في النموذج المطلوب بدقة عالية وكفاءة. تعتمد جودة القطع ، وسرعة العملية ، وحتى نوع المواد التي يمكن تشكيلها اعتمادًا كبيرًا على القاطع المستخدم. قواطع الطحن هي قلب هذه العملية ، وهي تأتي في العديد من الأشكال والتصاميم المختلفة ، كل منها تم إنشاؤه لغرض محدد.
بالنسبة للمبتدئين في الآلات ، يمكن أن تشعر مجموعة متنوعة من قواطع الطحن بالسحر ، لكن فهمها أمر ضروري لاختيار الأداة الصحيحة. في هذه المقالة ، سوف نستكشف الأنواع المختلفة من قواطع الطحن ، وكيف تعمل ، والتطبيقات التي تناسبها. في النهاية ، سيكون لديك صورة واضحة للأدوات التي تجعل الطحن الدقيق ممكنًا.
قاطع الطحن هو أداة دوارة مع حواف القطع التي تزيل المواد من قطعة العمل. على عكس الدوران ، حيث تدور قطعة العمل نفسها ، في طحن القاطع يدور بينما يتم تثبيت قطعة العمل عادة في موضعها أو تتحرك على طول المسارات التي يتم التحكم فيها. يؤثر شكل القاطع وعدد حواف القطع ومواد القاطع على نتيجة التصنيع النهائية.
عادة ما تكون القواطع مصنوعة من الصلب عالي السرعة (HSS) أو كربيد أو سبائك متقدمة أخرى يمكنها تحمل حرارة وتوتر القطع. يتم تركيبها على آلات الطحن وتأتي بأحجام تتراوح من أدوات دقيقة صغيرة جدًا إلى قواطع صناعية كبيرة. يتم تعريف الفئات الرئيسية من قواطع الطحن من خلال هندستها ووظائفها المقصودة.

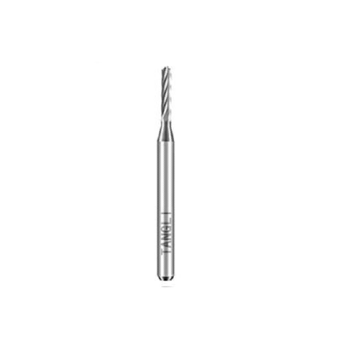

ربما تكون المطاحن النهائية هي أكثر أنواع القطع المعترف بها على نطاق واسع. تبدو وكأنها تدريبات ولكنها تختلف في أحد الجوانب المهمة: في حين أن الحفر يقطع فقط في الاتجاه المحوري ، يمكن أن تقطع مطحنة النهاية محوريًا وشعاعيًا. هذا يعني أن المطاحن النهائية عبارة عن أدوات متعددة الاستخدامات تستخدم في عملية الاستقالة ، والتوصيف ، والتحديد ، وحتى الغرق في المواد.
الطواحين نهاية تأتي في أشكال مختلفة. تخلق طواحين الطرف المسطحة حواف حادة وأسفلات مسطحة ، مما يجعلها مثالية لتصنيع فتحات وخطوات دقيقة. تحتوي مطاحن نهاية أنف الكرة على طرف مستدير ، مما يسمح لها بإنتاج منحنيات ناعمة وأسطح ثلاثية الأبعاد ، وغالبًا ما تستخدم في صناعة القالب وإنتاج الأجزاء المعقدة. هناك أيضًا طواحين من ركن الركن ، والتي تجمع بين قوة الحافة المستديرة مع إجراء قطع نهاية مسطحة ، وتقليل تآكل الأداة وتوسيع الحياة.
هناك تمييز مهم آخر هو بين الطواحين الفردية والمزدوجة. تحتوي المطاحن الواحدة على نهاية واحدة من القطع وشانك ، في حين تتميز المطاحن المزدوجة بحواف القطع على كلا الطرفين ، مما يتيح للمشغل قلب الأداة بمجرد أن يتم تهالك جانب واحد ، مما يوفر التكاليف.
طواحين الوجه هي قواطع أكبر مصممة بشكل أساسي لتصنيع الأسطح الكبيرة المسطحة. عادة ما تتكون من جسم مركزي يحمل إدراج قطع متعددة قابلة للاستبدال ، والتي تقوم بالقطع الفعلي. هذا التصميم يجعل مطاحن الوجه فعالة واقتصادية ، حيث يمكن استبدال الإدراج البالية دون التخلص من القاطع بأكمله.
نظرًا لأنها تغطي مساحة سطح واسعة مع كل تمريرة ، فإن مطاحن الوجه مثالية لعمليات الخشنة ، أو قطع قطع العمل ، أو إعداد سطح للتشطيب. يتم استخدامها على نطاق واسع في الصناعات مثل تصنيع السيارات والفضاء ، حيث يجب تشكيل الأسطح المسطحة الكبيرة بسرعة ودقيقة.
طواحين الألواح طويلة ، قواطع أسطواني تستخدم للآلات الشاقة من الأسطح العريضة. على عكس مطاحن الوجه ، التي تستخدم إدراجات متعددة ، فإن مطاحن الألواح لديها حواف القطع في جميع أنحاء محيطها. غالبًا ما يتم تطبيقها في تصنيع كتل معدنية كبيرة أو في العمليات التي تتطلب إزالة كمية كبيرة من المواد في تمريرة واحدة.
على الرغم من أنه أقل شيوعًا في ورش العمل الأصغر بسبب حجمها ، إلا أن مصانع الألواح تظل ضرورية في الآلات الصناعية الثقيلة. إن قدرتهم على التعامل مع العمليات الصعبة تجعلها مناسبة لمطاحن الفولاذ وبيئات الإنتاج حيث تكون الكفاءة مفتاحًا.
قواطع الجانبية والوجه هي أدوات متخصصة مصممة لقطع الفتحات والأخاديد. إنها تشبه شفرات المنشار الدائرية ولكنها أكثر سمكًا وأقوى ، مع قطع الأسنان ليس فقط على المحيط ولكن أيضًا على الجانبين. تتيح لهم هذه الميزة قطع كل من عرض وعمق الفتحة في ممر واحد.
غالبًا ما يتم استخدام هذه القواطع في قطع Keyway ، وتصنيع T-slot ، والتطبيقات التي تكون هناك حاجة إلى الأخاديد الدقيقة. وهي متوفرة في كل من تكوينات الأسنان المستقيمة والمتداخلة ، مع أسنان متداخلة توفر قطعًا أكثر سلاسة وانخفاض الاهتزاز أثناء الآلات.
قواطع الطيران بسيطة ولكنها فعالة تستخدم غالبًا لتصنيع الأسطح المسطحة ذات الدقة العالية. وهي تتكون من أداة قطع نقطة واحدة مثبتة على حامل دوار. على عكس القواطع متعددة الحواف ، قطعت قواطع الذبابة بحافة واحدة في وقت واحد ، والتي يمكن أن تنتج تشطيبات سطح ممتازة إذا تم استخدامها بشكل صحيح.
على الرغم من أبطأها مقارنة بمطاحن الوجه ، إلا أن قواطع الذبابة تحظى بشعبية في ورش العمل الصغيرة وغرف الأدوات بسبب تعدد استخداماتها وفعالية التكلفة. يمكن تخصيصها بسهولة باستخدام أجزاء أدوات مختلفة ، مما يجعلها قابلة للتكيف مع مواد مختلفة ومتطلبات السطح.
الطواحين المجوفة أقل شيوعًا ولكنها مفيدة للغاية في عمليات محددة. وهي قواطع أنبوبية ذات حواف القطع على السطح الداخلي ، مصممة لتشويه القطر الخارجي من قطع العمل الأسطوانية. في الأساس ، فإنهم يعملون مثل الحفر الداخلية إلى الخارج ، وتشكيل مهاوي ومكونات مستديرة.
غالبًا ما تستخدم المطاحن المجوفة لإنتاج أقطار متسقة في تصنيع المسمار أو تصنيع الترباس أو العمليات التي تكون فيها الدقة في الأبعاد الخارجية أمرًا بالغ الأهمية.
مطاحن الخيوط هي قواطع متخصصة تستخدم في مؤشرات الترابط في الثقوب. على عكس TAPS ، التي تقطع الخيوط عن طريق تشكيلها في ممر واحد ، تقوم مطاحن مؤشرات الترابط بتخليص ملف تعريف الخيط تدريجياً بتمريرات متعددة ، مما يوفر المزيد من التحكم والدقة.
واحدة من المزايا الرئيسية لطحن الخيوط هو براعة. يمكن لأداة واحدة إنشاء مؤشرات ترابط ذات أقطار مختلفة ، طالما أن الملعب هو نفسه. هذا يجعلها ذات قيمة خاصة في تصنيع CNC ، حيث تكون الدقة والمرونة مهمة.
تم تصميم قواطع التروس خصيصًا لتصنيع التروس. إنها تأتي في ملفات تعريف مختلفة لقطع أسنان التروس ذات الأشكال المختلفة ، مثل التروس المحفزة ، أو التروس المبللة ، أو التروس الحلزونية. تم تصميم هذه القواطع بعناية لتتناسب مع الهندسة المطلوبة للترس والأداء المناسب.
قطع التروس هو حقل متخصص للغاية ، ويجب أن توفر القواطع المستخدمة الدقة الشديدة. حتى الأخطاء الصغيرة في شكل الأسنان يمكن أن تتسبب في ارتداء التروس بسرعة أو تفشل تحت الحمل ، وهذا هو السبب في أن قواطع التروس مصنوعة لتحمل ضيقة للغاية.
تُستخدم قواطع التوابل لإنشاء فتحات توافق ، والتي يتم استخدامها بشكل شائع في تصميم أدوات الآلة ومفاصل النجارة. تحتوي هذه القواطع على جوانب زاوية تنتج المظهر الجانبي شبه المنحرف لمفصل تتوافق. في العمل المعدني ، غالبًا ما يتم استخدام قواطع التوابل في مكونات الانزلاق الآلية مثل حاملي الأدوات وأرشديات.
نظرًا لأن شكل التوابل يوفر متشابكًا ميكانيكيًا قويًا ، تلعب هذه القواطع دورًا مهمًا في التطبيقات التي تتطلب مفاصل دائمة ودقيقة.
على الرغم من أنه تم ذكره سابقًا كنوع من مطحنة النهاية ، فإن قواطع أنف الكرة تستحق اهتمامًا خاصًا بسبب أهميتها في التصنيع الحديث. نصائحهم المستديرة تجعلها لا غنى عنها للتصنيع ثلاثي الأبعاد ، وآلات العفن المعقدة ، والأسطح المنحوتة. تعتمد الصناعات مثل الطيران والسيارات وصناعة الموت اعتمادًا كبيرًا على قواطع أنف الكرة لإنتاج الأسطح الديناميكية الهوائية والتجويف المعقدة.
يتم تقدير قاطعات أنف الكرة أيضًا لتقليل تركيزات الإجهاد في الزوايا الحادة ، مما يساعد على تحسين كل من مظهر الأجزاء المصنوعة من الأجزاء.
تم تصميم قواطع T-slot لإنشاء الأخاديد على شكل حرف T غالبًا ما توجد في جداول أدوات الآلة وتركيبات العمل. تتيح هذه الفتحات المشابك والمسامير تأمين قطع العمل بحزم أثناء الآلات. تحتوي قواطع T-Slot على رقبة ضيقة ورأس قطع أوسع ، مما يتيح لهم قطع الجزء السفلي من الفتحة بشكل فعال.
تصميمهم يجعلهم لا غنى عنه في إعدادات ورشة العمل ، مما يضمن استخدام الآلات والأدوات بأمان وكفاءة.
اختيار القاطع الأيمن لا يقل أهمية عن تشغيل الجهاز نفسه. تؤثر عوامل مثل نوع المادة ، والتشطيب السطحي المطلوب ، وعمق القطع ، وقوة الماكينة على الاختيار. بالنسبة لخشونة الأسطح الكبيرة ، قد يكون من الأفضل أن تكون طواحين الوجه أو طواحين الألواح ، في حين أن ملفات التعريف المعقدة تدعو إلى طواحين نهاية أو قواطع أنف الكرة. بالنسبة للفتحات والأخاديد ، تعد قواطع الجانبية والوجه أو قواطع T-slot ضرورية ، في حين أن مطاحن الخيوط وقواطع التروس محفوظة للتطبيقات المتخصصة.
المواد القاطع أيضا مهمة. تدوم أدوات كربيد لفترة أطول وتخفض أسرع ولكنها أكثر تكلفة ، في حين أن الفولاذ عالي السرعة أكثر قوة ومناسبة لعمليات أقل تطلبًا. في تصنيع CNC الحديثة ، يتم استخدام قواطع مغلف مع نيتريد التيتانيوم أو طبقات واقية أخرى على نطاق واسع لتمديد عمر الأداة وتحسين الأداء.
قواطع الطحن هي أبطال الآلات غير المجهولين. من طواحين النهاية البسيطة إلى قواطع العتاد المتخصصة ، يكون لكل نوع دور فريد يجعل التصنيع الحديث ممكنًا. يساعد فهم هذه الأدوات الميكانيكيين على اختيار القاطع المناسب للوظيفة ، وتحسين الكفاءة والدقة وجودة السطح. على الرغم من أن التنوع قد يبدو ساحقًا في البداية ، إلا أنه يعكس تعقيد مهام التصنيع الحديثة ، حيث لا يمكن لأي قاطع واحد تلبية جميع الاحتياجات.
باختصار ، تشمل أنواع قواطع الطحن طواحين نهاية ، مطاحن للوجه ، مطاحن الألواح ، قواطع جانبية ووجه ، قواطع ذبابة ، طواحين جوفاء ، طواحين الخيوط ، قواطع التروس ، قواطع توافق ، قواطع أنف الكرة ، وقواطع T-slot ، من بين أمور أخرى. كل منها يجلب نقاط قوته الخاصة ، وعندما يتم اختياره بحكمة ، يسمح للمصنعين بإنشاء كل شيء من فتحات بسيطة إلى مكونات فضاء معقدة. إتقان هذه الأدوات هو حجر الزاوية في الهندسة الدقيقة ، ولا يمكن المبالغة في أهميتها في عالم قطع المعادن وما بعده.
